由集团自主研发的EICAD作为公路、市政设计院主流设计软件，涵盖路线、路基、桥涵和交通工程等专业，软件交互友好、操作灵活、易上手。近日，EICAD5.0又有重磅更新，推出边坡防护、边坡连接部两个新功能，让设计师工作效率提升数倍。

功能一

边坡防护|一键生成，快速成图

新增的边坡防护功能模块，通过防护类型的自定义和坡面立面展开图的自动生成，可一键完成边坡防护方案的布置和防护工程量的自动统计，同时支持工点防护设计的快速成图。

01边坡防护快速设计

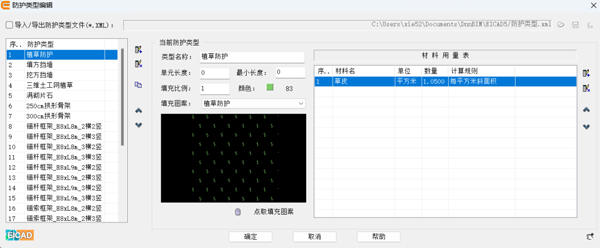

设计师根据需要将不同的防护类型进行组合，形成边坡防护方案模板，软件即可自动完成边坡防护方案的布置，并通过边坡立面展开图进行展示，便于设计师检查与优化。

系统同时支持各防护类型单位工程量的自定义编辑，当防护方案确定并布置完成后，软件即可自动计算防护数量，并输出防护工程量数据表。

02防护工点设计图

设计师在完成高边坡稳定性计算和分析后，在软件自动生成的典型横断面图上布置锚杆锚索、绘制赤平投影图，快速完成工点设计图的绘制。

功能二

边坡连接部|快速解决边坡相交的戴帽问题

EICAD5.0新增边坡连接部设计功能，能够快速解决互通立交端部和分离式路基在连接处边坡相交的戴帽问题。

边坡连接部设计通过各级边坡坡率、坡高、护坡道和边沟尺寸等参数的输入，自动生成边坡连接部实体，能解决设计中的各种复杂场景；同时支持动态查看连接部的三维视图和横断面图，既直观又便捷。

EICAD5.0边坡连接部设计功能可以自动处理分离式路基和互通立交端部边坡相交的问题，设计完成后生成联合横断面图设计图。

EICAD5.0

EI系列软件支撑着设计数字化的转型发展，并实现可持续化的应用。集团在数字化设计领域深耕多年，围绕“数字化”的发展战略，积极探索数字化技术在勘察设计领域的应用，打造华设数字品牌核心竞争力，助力交通强国，推动行业高质量发展。

华设创新产业研究院 袁艺
